SikaWrap®-300 C
SikaWrap®-300 C
SikaWrap®-300 C
SikaWrap®-300 C

SikaWrap®-300 C

Tejido de fibra de carbono unidireccional, diseñado para aplicaciones de
reforzamiento estructural.

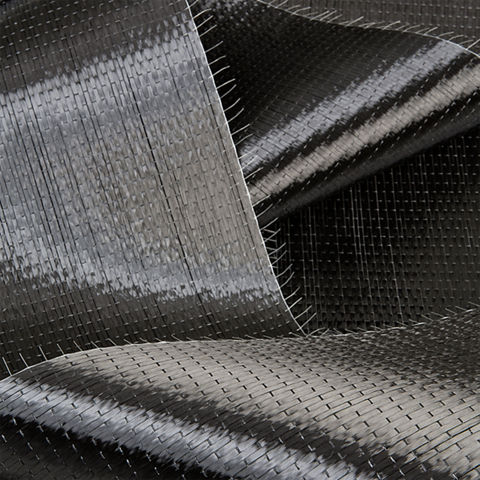

SikaWrap®-300 C es un tejido unidireccional de fibra de carbono, para refuerzo estructural.
El material es saturado en obra usando Sikadur®-330, adhesivo epoxi, para conformar el polímero reforzado con fibras (CFRP).

  • Refuerzo multifuncional, tanto a flexión como a
    cortante.
  • Adaptable a la forma geométrica de la pieza a
    reforzar, puede colocarse envolviendo elementos de forma compleja.
  • Alta resistencia a tracción.
  • No sufre corrosión.
  • Bajo espesor y peso sin incremento de carga en la
    estructura.
  • Bajo impacto estético y económico.
  • La fibra unidireccional permite la orientación de la misma según el caso.
  • La trama (fibras blancas termoplásticas) mantiene
    estable el tejido.
puntos de venta consultas técnicas
Hoja de datos del producto Muestre todos los Documentos

Uso

Reforzamiento a flexión, cortante y confinamiento de elementos estructurales tales como vigas, columnas, losas y muros, por las siguientes causas:
  • Incremento de cargas.
  • Cambios en el uso de edificios.
  • Daño de partes estructurales.
  • Cambio en el sistema estructural.
  • Defectos de diseño o construcción.
  • Refuerzo insuficiente.
  • Altura insuficiente de los elementos.
  • Mejora estructural para cumplir con los estándares actuales


Ventajas

  • Refuerzo multifuncional, tanto a flexión como a
    cortante.
  • Adaptable a la forma geométrica de la pieza a
    reforzar, puede colocarse envolviendo elementos de forma compleja.
  • Alta resistencia a tracción.
  • No sufre corrosión.
  • Bajo espesor y peso sin incremento de carga en la
    estructura.
  • Bajo impacto estético y económico.
  • La fibra unidireccional permite la orientación de la misma según el caso.
  • La trama (fibras blancas termoplásticas) mantiene
    estable el tejido.

Packaging

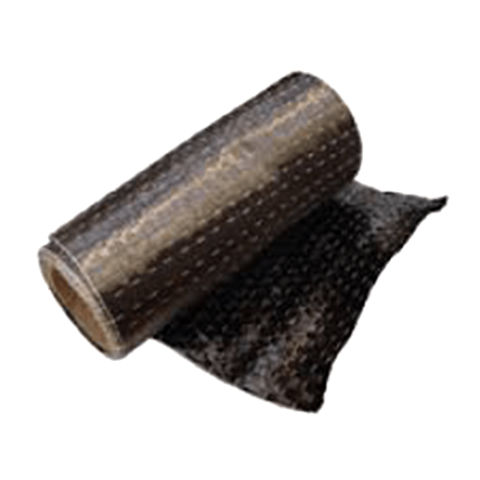

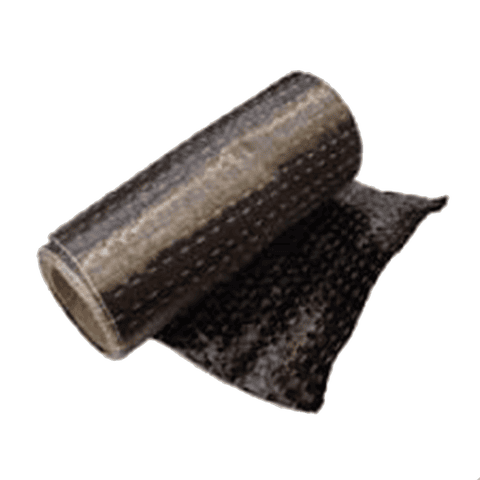

Tejido SikaWrap®-300 C: rollos de 30,0 m2 (60 cm x 50 m) en caja de cartón

Resina Sikadur®-330: juego predosificado de 5 kg.

Detalles de producto

Sostenibilidad/Certificados/Aprobados

CERTIFICADOS / NORMAS

  • Polonia: Aprobación técnica ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
  • Polonia: Aprobación técnica IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008
  • UK: Reporte Técnico de Concrete Society No. 55,
    Design guidance for strengthening concrete structures using fibre composite material, 2012.
Información del producto

Construcción

Orientación de las fibras

0° (unidireccional)

Urdimbre: 99 %

Fibras de carbono de color negro

Trama: 1 %

Fibras termo-fijadas de color blanco

Tipo de fibra

Fibras de carbono seleccionadas

Conservación

24 meses a partir de la fecha de fabricación, almacenado en los envases
originales bien cerrados, sin daño y cumpliendo con lo señalado en
Condiciones de almacenamiento.

Condiciones de almacenamiento

SikaWrap®-300 C debe ser almacenado bajo techo, en lugar seco,
protegido de la luz directa del sol y a temperaturas entre +5 °C y +25 °C.

Densidad de la fibra seca

1,82 g/cm3

Espesor de la fibra seca

0,167 mm (basado en el contenido de fibras)

Densidad área

304 g/m2 ±10 g/m2 (solo la fibra de carbono)

Resistencia a tensión de la fibra seca

4.000 N/mm2(ISO 10618)

Modulo elástico de la fibra seca en tensión

230.000 N/mm2(ISO 10618)

Elongación a rotura de la fibra seca

1,7 %

(ISO 10618)
Información del Sistema

Estructura del sistema

El sistema descrito a continuación se debe realizar tal cual se detalla y no debe ser modificado:


Imprimación del hormigón

Sikadur®-330

Resina de impregnación /
laminación

Sikadur®-330

Tejido estructural de refuerzo

SikaWrap®-300 C

Por información detallada de Sikadur®-330 referirse a la Hoja Técnica
respectiva.


Información técnica

Espesor nominal del laminado

0,167 mm

Sección cruzada nominal del laminado

167 mm2 por m de ancho

Resistencia a tracción del laminado

Promedio

Características

3.500 N/mm2

3.200 kN/mm2

Módulo de elasticidad a tracción del laminado

Promedio

Características

225 kN/mm2

220 kN/mm2

                           (EN 2561*)

220 kN/mm2

210 kN/mm2

                  (ASTM D 3039*)

* modificación: muestra de 50 mm
Valores en la dirección longitudinal de las fibras
Una sola capa, mínimo 27 muestras por serie de prueba

Elongación a rotura del laminado

1,56 %(basado en EN 2561)

1,59 %

(basado en ASTM D 3039)

Resistencia a tensión

Promedio

Características

585 N/mm

534 N/mm

Rigidez a tensión

Porcentaje

Características

37.6 MN/m

36.7 MN/m

37.6 kN/m

por ‰ elongación

36.7 kN/m
por ‰ elongación

36,7 MN/m

35,1 MN/m

36,7 kN/m
por ‰ de elongación

35,1 kN/m
por ‰ de elongación

Aplicación

Consumo

Consumo

Aplicado con Sikadur®-330

Imprimación +

impregnación de la primer capa de SikaWrap®-300 C:

1,0 a 1,5 kg/m2
de Sikadur®-330

Capas siguientes:

0,8 kg/m2
de Sikadur®-330
Aplicación de pasos

CALIDAD DEL SOPORTE

Debe estar sano, superficialmente limpio, libre de
lechadas, agua, grasa, aceites, tratamientos de superficie, revestimientos, polvo y partículas sueltas o mal
adheridas y con cierta rugosidad.

Resistencia a la tracción del soporte:
mínimo 1,0 N/mm2.
Edad del hormigón:
mínimo 28 días.

PREPARACIÓN DEL SOPORTE

En caso de requerirse la limpieza de la superficie se
recomienda utilizar medios mecánicos (arenado,
cepillado u otro procedimiento de limpieza mecánica que asegure que la superficie cumpla con lo antes
indicado). Las aristas deben ser redondeadas (radios de curvatura mayores a 10 milímetros).

Los sectores carbonatados o débiles en los soportes de hormigón deben eliminarse, en ese caso se procederá a limpiar las armaduras (métodos mecánicos de
limpieza) y protegerlas con Sika Top® Armatec®-108.
Para la reparación y rellenos de nivelación de la superficie de aplicación debe usarse morteros de reparación epoxi como Sikadur®-31 CF o Sikadur®-41 CF.
Es necesario tener en cuenta las indicaciones establecidas en las Hojas Técnicas de los productos mencionados.
