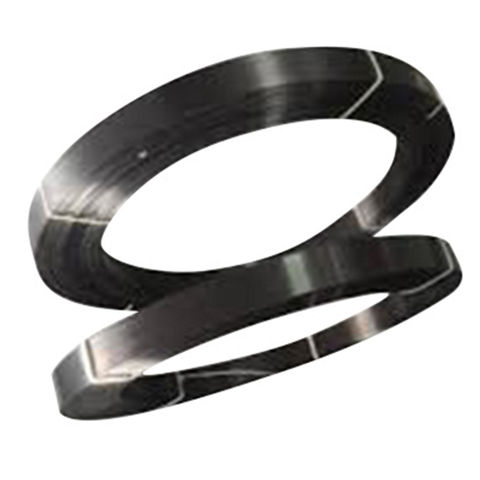

Sika® CarboDur® S

Sika® CarboDur® S

Láminas de fibras de carbono para refuerzo estructural

Sistema compuesto por láminas Sika® CarboDur® S,
conformadas por fibras de carbono unidireccionales en una matriz epoxi (CFRP), utilizado para el reforzamiento externo de estructuras de hormigón armado, madera o mampostreria. Las láminas Sika® CarboDur® S se adhieren a la estructura como un refuerzo externo mediante Sikadur®-30, adhesivo en base a resinas epoxi.

  • Muy alta resistencia mecánica con muy bajo peso propio.
  • Excelente comportamiento a la fatiga.
  • No lo afecta la corrosión.
  • Puede aplicarse en cualquier longitud, no requiere juntas.
  • Fácil y rápida colocación, no requiere instalación
    adicional o equipo especial.
  • No se requiere una preparación complicada de la
    Lámina Sika® CarboDur® S.
  • Apto para refuerzos con grandes exigencias estéticas.
  • Fácil de transportar (en rollos).
puntos de venta consultas técnicas
Hoja de datos del producto Ficha de Datos de Seguridad Muestre todos los Documentos

Uso

El sistema Sika® CarboDur® es de aplicación cuando las estructuras deban ser reforzadas en obra civil y de
infraestructura. Las razones mas frecuentes que llevan a reforzar una estructura son:

Aumento de la capacidad de carga:
  • Incremento de cargas (estáticas o dinámicas), en
    losas, vigas o secciones de puentes
  • Instalación de maquinarias de mayor peso
  • Para estabilizar la vibración de las estructuras
  • Por cambios en el uso del edificio.

Daños en elementos estructurales debido a:
  • Deterioro de los elementos estructurales por
    envejecimiento de los materiales de construcción
  • Corrosión del acero de refuerzo
  • Impactos accidentales, siniestros, etc.

Mejora de la capacidad de servicio y durabilidad:
  • Reduce la variación y ancho de las fisuras
  • Reduce el estrés en el acero de refuerzo
  • Mejora de la resistencia a la fatiga

Cambio del sistema estructural:
  • Eliminación de muros o columnas
  • Eliminación de pisos y secciones de muro para crear accesos

Resistencia a posibles eventos:
  • Incrementar resistencia a causa de impactos,
    incendios o explosiones

Corregir defectos de diseño o de construcción:
  • Por insuficiente cuantía de acero
  • Dimensiones insuficientes de los elementos estructurales o deficiencias en el hormigonado
  • Necesidad de mejorar la capacidad portante por cambios en las reglamentaciones y normativas

Ventajas

  • Muy alta resistencia mecánica con muy bajo peso propio.
  • Excelente comportamiento a la fatiga.
  • No lo afecta la corrosión.
  • Puede aplicarse en cualquier longitud, no requiere juntas.
  • Fácil y rápida colocación, no requiere instalación
    adicional o equipo especial.
  • No se requiere una preparación complicada de la
    Lámina Sika® CarboDur® S.
  • Apto para refuerzos con grandes exigencias estéticas.
  • Fácil de transportar (en rollos).

Packaging

Se suministra en rollos de 100 m en cajas de cartón.

Color

Lámina / Negro.

Detalles de producto

Sostenibilidad/Certificados/Aprobados

CERTIFICADOS / NORMAS

  • Eslovaquia: TSUS, institutos de ensayo e investigación de edificios. Aprobación técnica TO-09/0080, de 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Polonia: Aprobación Técnica ITB AT-15-5604 / 2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych. Aprobación Técnica IBDiM Nr AT / 2008-03-0336 / 1 "Płaskowniki. pręty, kształtki i maty kompozytowe wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych

  • Francia: CSTB - Avis Technique 3 / 16-875, Sika CarboDur, SikaWrap
  • Fib, Reporte Técnico, boletín 14: Externally bonded FRP reinforcement for RC structures, julio de 2001.
  • USA: ACI 440.2R-08, Guía para el diseño y construcción de sistemas de FRP unidos externamente para el refuerzo de estructuras de hormigón, julio de 2008.

  • UK: Concrete Technology Technical Report No. 55, Guía de diseño para el fortalecimiento de estructuras de hormigón con material compuesto de fibra, 2012.
  • Suiza: SIA 166: 2004 Klebebewehrungen
  • Italia: CNR-DT 200 R1 / 2013 - Guía para el diseño y la construcción de sistemas de FRP adheridos externamente para el refuerzo de estructuras existentes
Información del producto

Conservación

Ilimitado, almacenado en su envase original sin ningún daño y cumpliendo lo señalado en Condiciones de almacenamiento.

Condiciones de almacenamiento

Debe ser almacenado bajo techo, en lugar seco y fresco, a una temperatura máxima de +50 °C y protegido de la luz directa del sol.
Debe ser transportado en su envase original o adecuadamente protegido contra cualquier daño mecánico

Densidad

1,60 kg/l

Dimensiones

Tipo
Sika® CarboDur® S

Ancho

Espesor

Área de sección
transversal

512

50 mm1,2 mm

60 mm2

514

50 mm

1,4 mm

70 mm2

614

60 mm

1,4 mm

84 mm2

62660 mm2,6 mm156 mm2
81280 mm1,2 mm96 mm2
81480 mm1,4 mm112 mm2
91490 mm1,4 mm126 mm2
1012100 mm1,2 mm120 mm2
1014100 mm1,4 mm140 mm2
1214120 mm1,4 mm168 mm2
1512150 mm1,2 mm180 mm2
1514150 mm1,4 mm210 mm2

Contenido de fibra en volumen

> 68 %
Información del Sistema

Estructura del sistema

La configuración del sistema que se describe debe ser cumplido completamente y no debe ser cambiado.
▪ Adhesivo - Sikadur® 30
▪ Lámina de refuerzo estructural - Sika® CarboDur® S
Para información detallada de Sikadur® 30, junto con los detalles de aplicación, por favor refiérase a la Hoja Técnica respectiva.

La Lámina Sika® CarboDur® S no tiene deformación plástica de reserva, por lo tanto la máxima resistencia a la flexión de la sección con reforzamiento es alcanzada cuando la falla ocurre durante la fluencia del acero y antes de la falla del hormigón. El tipo de falla es influenciado por la sección transversal de la lámina.
Para limitar el ancho de las fisuras y la deformación, el punto de fluencia no debería ser alcanzado en el acero de refuerzo bajo las cargas de servicio.
Se debe evitar que fisuras de cortante que aparezcan, conduzcan a un
salto o desplazamiento relativo en la superficie reforzada y por consiguiente un corte o desplazamiento de la lámina. El cálculo de esfuerzos y deformaciones puede ser efectuado con los métodos tradicionales.
Información técnica

Resistencia a tracción del laminado

Valor medio

3 100 N/mm2

Valor Fractil 5%

2 900 N/mm2

Valor medio

3 200 N/mm2

Valor Fractil 5%

2 800 N/mm2

Valores en la dirección longitudinal de las fibras.

Módulo de elasticidad a tracción del laminado

Valor Medio

170 000 N/mm2

Valor Fractil 5%

165 000 N/mm2

Valor Medio

165 000 N/mm2

Valor Medio

155 000 N/mm2

Valores en la dirección longitudinal de las fibras.

Elongación a rotura del laminado

Valor Medio

1,80 %

Valores en la dirección longitudinal de las fibras.

Temperatura de transición a vidrio

>100 °C

(EN 61006)

Aplicación

Consumo

Consumo

Ancho de las láminas de
Sika® CarboDur® S

Consumo de

Sikadur®-30

50 mm

0,20 - 0,28 kg/m

60 mm0,24 - 0,32 kg/m
80 mm0,32 - 0,44 kg/m
90 mm0,40 - 0,56 kg/m
100 mm0,44 - 0,64 kg/m
120 mm0,45 - 0,80 kg/m

150 mm

0,68 - 1,00 kg/m

El consumo indicado es solamente para una aplicación estándar.
Substratos con superficies rugosas o desniveladas, cruce de láminas y pérdidas
pueden llevar a consumos de hasta un 20% mayor..
Aplicación de pasos

CALIDAD DEL SOPORTE

Láminas adheridas a la superficie del hormigón:
El hormigón debe ser de 28 días como mínimo, liso y uniforme; estar sano, limpio, seco, libre de partes
sueltas, contaminación de grasa, aceite, polvo, residuos de curadores, lechadas de cemento, u otros
materiales extraños.

Resistencia mínima a la tracción de adherencia
recomendada, según ensayo de Pull-Off, después de la preparación de la superficie:

  • Media: 2.0 N/mm2
  • Mínima: 1,5 N/mm2 (15 kg/cm2).

Cuando ésta resistencia sea por debajo de los requerimientos mínimos, las soluciones alternativas Sika
disponibles son:

  • Refuerzo con Sika® CarboDur® aplicado en muescas como refuerzo de montaje cercano a la superficie
  • Tejido SikaWrap®


Láminas adheridas a otros soportes:
Para la aplicación de láminas Sika® CarboDur® S a
soportes de mampuestos, acero o madera consulte con nuestro Departamento Técnico

PREPARACIÓN DEL SOPORTE

Hormigón: Debe limpiarse y prepararse para lograr una superficie libre de lechadas y contaminantes, y con textura abierta.
Para una adecuada limpieza es recomendable tratar la superficie por medio de arenado, hidro-arenado, o martelinado.

Madera: Para una adecuada limpieza es recomendable el uso de chorro de arena.
Después de la limpieza se debe remover completamente el polvo de la superficie, en lo posible con la ayuda de una aspiradora industrial.

Si existen cavidades en la superficie, éstas deben
rellenarse previamente (en el caso del hormigón) con Sikadur®-41 CF, mortero epoxi de reparación, utilizando Sikadur®-32 Gel como puente de adherencia entre el hormigón y el mortero de reparación.

La resistencia a la tracción de adherencia del soporte debe verificarse siempre mediante ensayos de arrancamiento previos a la realización del cálculo.
